一、設計原理

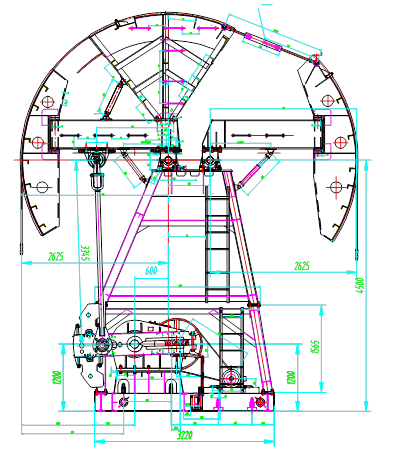

雙井聯動式抽油機是一種新型的節能型游梁式抽油機。它是基于Big.O抽油機（國內通常稱為雙驢頭抽油機）的原理設計的，主要變化如下：結合長慶油田的特點，由于地形的限制，兩口油井的距離可在比較小的范圍內變化（4.80-5.20m；5.80-6.20m；6.8-7.2m)，這樣將兩個游梁、驢頭單獨設計，以滿足油井井口的距離變化，從而形成該抽油機的設計方案，具體方案如下圖所示：
雙井聯動式抽油機主要由主驢頭、副驢頭、支架、主游梁、副游梁、連桿、橫梁、曲柄、減速器、底座、剎車機機構、電動機裝置、主吊繩 、副吊繩以及地腳螺栓等組成。另外還有諸如連接裝置、固定螺桿等除附件組成。
二、產品種類
目前可生產的一體雙聯抽油機系列產品如下表所示
|
序號 |
抽油機型號 |
懸點載荷
(kN) |
沖程長度
(m) |
沖次數
(沖/分) |
井距要求
(m) |
|
1 |
CYJSL4-1.8-13HB |
40 |
1.8、1.5 |
3、4 |
4.8-5.2 |
|
2 |
CYJSL5-2.1-18HB |
50 |
2.1、1.8 |
3、4 |
4.8-5.2 |
|
3 |
CYJSL6-2.5-26HB |
60 |
2.5、2.1 |
3、4 |
5.8-6.2 |
|
4 |
CYJSL8-2.5-26HB |
80 |
2.5、2.1 |
3、4 |
5.8-6.2 |
|
5 |
CYJSL8-3.0-37HB |
80 |
3.0、2.5 |
3、4 |
6.8-7.2 |
|
6 |
CYJSL10-4.2-53HB |
100 |
4.2、3.6 |
3、4 |
8.8-9.2 |
三、性能特點
雙井聯動式抽油機與長慶油田在用的調徑變矩抽油機相比，在整機重量、電能消耗等方面具有明顯的優勢，具體表現在以下幾個方面：
1、與同種型號的常規抽油機相比，總重量下降53.84%；主要由于一體式抽油機可以相互平衡，沒有單獨的平衡重（一般占抽油機總重量的40%左右）；同時少了一套四連桿機構。
2、在相同的工作工況下，與同種型號的常規抽油機相比，運行能耗下降：43.70%；主要是因?yàn)樯僖慌_(tái)電動機，減少了無功消耗，同時單個的抽油機也具有節能效果。
3、與同種型號的常規抽油機相比，抽油機在工作的過程中，連桿受力下降62.38%，大幅減少抽油機承載構件的受力，改善抽油機的動力性能，可延長抽油機的使用壽命。
